Procedimiento LOTO — Bloqueo y Etiquetado de Energías Peligrosas

⬇ Descargar PDF
Código: 1000-26-INT-S-PR-012
CÓDIGO 1000-26-INT-S-PR-012
REVISIÓN 1
FECHA 12/02/2026

Tabla de revisiones

Rev. Descripción Fecha Realizó Revisó Aprobó
0 Emisión inicial 06/01/2024 PM JAG RRG
1 Cambio de código y correcciones de contenido 12/02/2026 JLM JAG RRG

1. Objeto

Establecer la metodología para el control de energías peligrosas mediante el bloqueo (Lockout) y la señalización (Tagout) de equipos, máquinas e instalaciones durante operaciones de mantenimiento, intervención, limpieza o reparación, asegurando que no puedan ser accionados accidentalmente y que no liberen energía residual durante la intervención.

El procedimiento integra los requisitos del Dec. 351/79 cap. 14, Dec. 911/96 cap. 14 y los estándares referenciales ANSI Z244.1 y NFPA 70E.

2. Alcance

Este procedimiento aplica al alcance definido en el Manual SSOMA 1000-26-INT-S-MA-001, que cubre la totalidad del grupo (I-MEGA Ingeniería Metalmecánica S.R.L. y AMG Consultores S.A.).

Aplica a toda tarea en taller, obra y planta de cliente que implique intervención sobre equipos con energía eléctrica, mecánica, hidráulica, neumática, térmica, química o por presión.

Para trabajos en planta de cliente, el procedimiento LOTO del operador prevalece cuando es más exigente; en todos los casos se aplica el conjunto más restrictivo.

3. Definiciones

Término Definición
Energía peligrosa Cualquier forma de energía con capacidad de causar daño si se libera durante la intervención.
Consignación Conjunto de acciones de aislamiento, bloqueo, verificación y señalización que dejan un equipo seguro para intervenir.
Energía residual Energía remanente en el sistema después de aislar la fuente principal (cargas capacitivas, presión en líneas, energía gravitatoria, vibración).
Candado personal Candado de bloqueo identificado nominalmente. Cada trabajador interviniente coloca el propio. No es intercambiable.
Garra de bloqueo múltiple Dispositivo que permite que varios candados personales bloqueen un mismo punto.
Caja grupal Caja con la llave maestra del candado principal, cerrada con los candados personales de cada interviniente — usada en bloqueo grupal.

4. Tipos de energía a controlar

Tipo de energía Origen típico Método de aislamiento Verificación
Eléctrica Tableros, motores, tomas Apertura de interruptor / desconectador, retiro de fusibles Tester en las tres fases
Mecánica almacenada Resortes, contrapesos Descarga controlada, calzado Inspección visual
Hidráulica Sistemas de presión Cierre de válvula, alivio Manómetro en cero
Neumática Líneas de aire comprimido Cierre de válvula, purga Manómetro en cero
Térmica Superficies calientes, vapor Enfriamiento, aislamiento Termómetro de contacto
Química Líneas de fluido peligroso Cierre, doble bloqueo, purga, brida ciega Verificación de ausencia
Gravitatoria Cargas suspendidas Apoyo mecánico (apuntalado, calzo) Inspección y prueba
Por presión / vacío Recipientes Despresurización a atmosférica Manómetro

5. Documentos de referencia

Documento Aplicación
Dec. 351/79 cap. 14 Instalaciones eléctricas.
Dec. 911/96 cap. 14 Trabajos eléctricos en obras.
ANSI Z244.1 Referencia internacional LOTO.
NFPA 70E Seguridad eléctrica en lugares de trabajo.
Manual SSOMA 1000-26-INT-S-MA-001 Marco general del sistema.
1000-26-INT-S-PR-001 IPER Evaluación previa de riesgos.
1000-26-INT-S-PR-021 Trabajos en Caliente Aplicable si hay corte / soldadura.

6. Responsabilidades

Rol Responsabilidad
Dirección Provee los recursos para dispositivos de bloqueo y capacitación.
Responsable SSOMA Asegura disponibilidad de dispositivos, capacita al personal, audita el cumplimiento.
Supervisor / Jefe de Obra Autoriza el inicio de la tarea, verifica la correcta aplicación del procedimiento.
Trabajador interviniente Coloca su candado personal, verifica ausencia de energía, retira su candado solo al finalizar su tarea.
Operador del cliente (si aplica) Coordina cuando el sistema bloqueado pertenece al cliente.

7. Desarrollo

7.1. Secuencia LOTO de 9 pasos

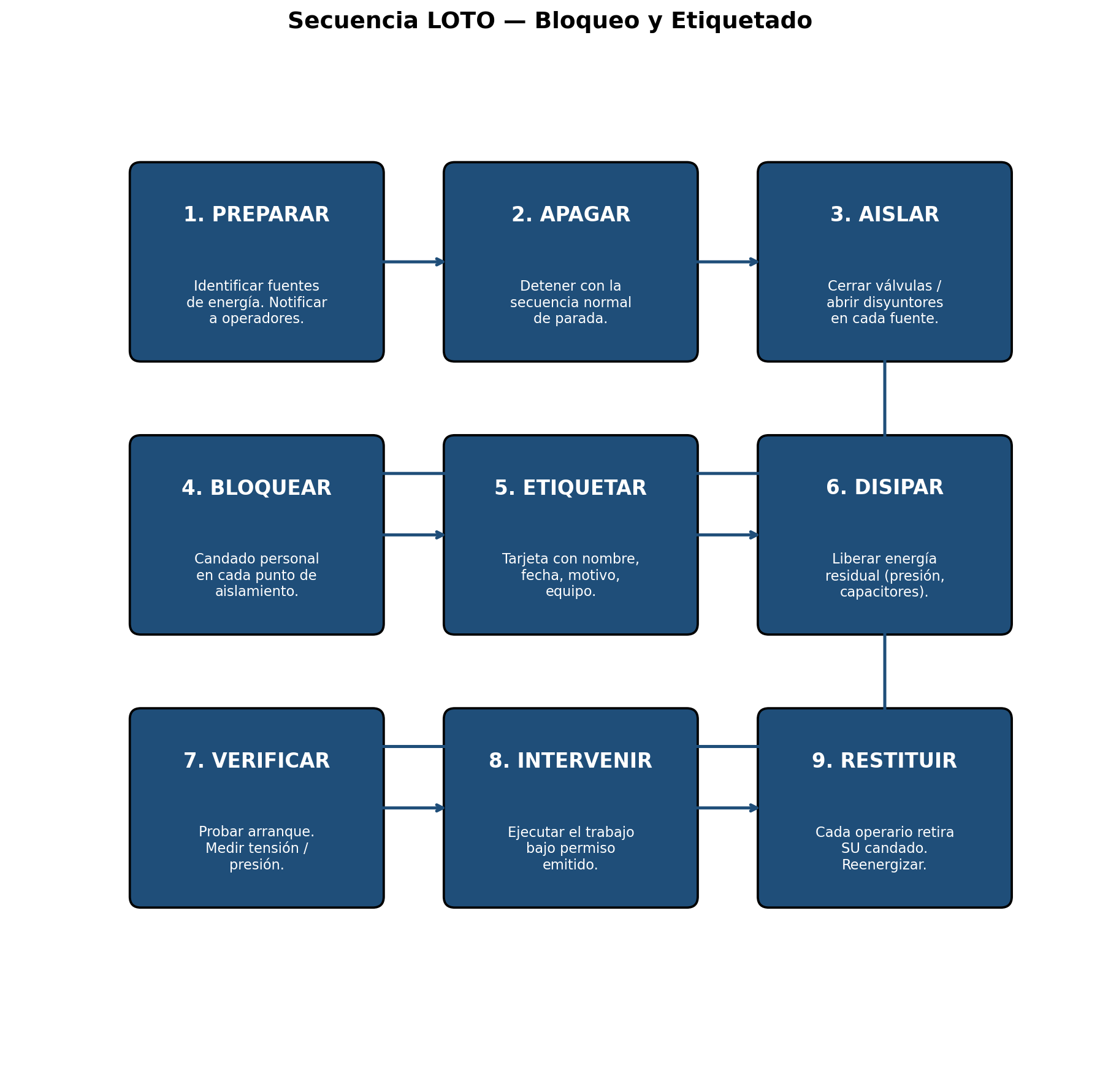

La consignación se ejecuta como una secuencia obligatoria de 9 pasos. No se permite omitir ni invertir el orden de los pasos 1 a 6. El siguiente diagrama resume la secuencia:

Secuencia LOTO — Bloqueo y Etiquetado

7.1.1. Detalle de cada paso

Paso Acción Verificación
1. PREPARAR Identificar la tarea, los equipos a intervenir, las fuentes de energía y los puntos de aislamiento. Notificar a operadores afectados. Listado de fuentes y puntos firmado.
2. APAGAR Apagar el equipo siguiendo el procedimiento operativo normal. Equipo detenido.
3. AISLAR Cerrar válvulas, abrir disyuntores, retirar fusibles o puentes según el tipo de energía. Aislamiento físico verificado.
4. BLOQUEAR Cada interviniente coloca su candado personal en el dispositivo de aislamiento. Si el dispositivo permite un solo candado, se usa garra múltiple. Candados colocados y registrados.
5. ETIQUETAR Tarjeta con nombre, fecha, hora, área, motivo y equipo bloqueado. Etiqueta legible en cada candado.
6. DISIPAR Liberar energía residual: descargar capacitores, purgar líneas, drenar presión, descargar resortes, bloquear movimientos por gravedad. Sin energía remanente.
7. VERIFICAR Probar arranque con controles normales (debe quedar inerte). Medir tensión / presión / temperatura. Equipo prueba como "muerto".
8. INTERVENIR Ejecutar el trabajo de mantenimiento bajo el permiso emitido. Trabajo completado.
9. RESTITUIR Verificación final del equipo, retiro de candados personales en orden inverso, reenergización bajo procedimiento normal. Equipo en servicio.

7.2. Permiso de Trabajo LOTO

Para tareas con energías peligrosas se emite Permiso de Trabajo LOTO que registra:

Campo Contenido
Equipo a intervenir Identificación y ubicación.
Fuentes de energía aisladas Listado con punto y método.
Candados colocados Operario / cantidad / posición.
Verificación de ausencia Instrumento, hora y firma.
Intervinientes Nombres y rol.
Plazo de vigencia Inicio y cierre estimado.
Autorización Firma del Responsable SSOMA o del Supervisor.

7.3. Desconsignación (retiro del bloqueo)

Al finalizar la tarea, en orden inverso al de consignación:

Paso Acción
1 Verificar que el equipo esté listo para reenergizar: herramientas retiradas, protecciones repuestas, área despejada de personal.
2 Comunicar al equipo de trabajo y a los operadores afectados.
3 Cada interviniente retira su propio candado personal.
4 Se retiran los dispositivos de bloqueo y las tarjetas.
5 Se reactiva la energía en orden inverso al aislamiento.
6 Se ensaya el funcionamiento del equipo bajo procedimiento normal.

7.3.1. Remoción de candado en ausencia del titular

Si un trabajador no está disponible para retirar su candado al cierre (cambio de turno, ausencia imprevista), aplica el procedimiento de remoción en ausencia, que requiere:

Requisito Detalle
Verificación de ubicación Confirmar que la persona realmente está fuera del sitio.
Autorización Responsable SSOMA por escrito.
Registro Firma del responsable, fecha, hora, motivo.
Comunicación posterior Avisar al titular del candado apenas regrese.

7.4. Bloqueo grupal o por área

Cuando intervienen múltiples cuadrillas o se requiere bloqueo prolongado, se aplica bloqueo grupal:

  1. Candado maestro de I-MEGA en el dispositivo principal.
  2. Llave maestra dentro de una caja grupal.
  3. Cada interviniente coloca su candado personal en la caja grupal.
  4. La energización solo es posible cuando todos los candados personales se hayan retirado.

7.5. Capacitación y autorización

Personal autorizado a LOTO recibe capacitación específica inicial y reentrenamiento anual. La autorización queda registrada en el legajo.

7.6. Auditoría de aplicación

El Responsable SSOMA audita la aplicación de LOTO con frecuencia mensual en taller y obras. Los hallazgos se gestionan según 1000-26-INT-S-PR-019 (No Conformidades).

7.7. Competencia mínima requerida

Requisito Mínimo
Capacitación inicial en control de energías peligrosas 6 horas — teoría + práctica
Conocimiento de tipos de energía aplicables a su tarea Verificado en evaluación
Práctica con dispositivos de bloqueo Demostración bajo supervisión
Habilitación eléctrica (cuando aplique a fuente eléctrica) Vigente
Reentrenamiento Anual — 4 horas
Habilitación específica del cliente Cuando aplique

La autorización LOTO queda registrada en el legajo. Sin acreditación no se autoriza la ejecución de bloqueo personal.

8. Registros asociados

Registro Código
Permiso de Trabajo LOTO 1000-26-INT-S-RG-007
Check list de candado de bloqueo 1000-26-INT-S-RG-007 (INT-S-CK-001)
Constancia de capacitación LOTO Vinculada a 1000-26-INT-S-PR-023

9. Anexos
